MOTION LINER
5.0 | 10.0 | 20.0

  • Frei programmierbare Steuerung mit EASY TOUCH
  • Ein Druckluftkreis
  • Ein Vakuumkreis
  • CEE-Steckdose geschaltet für Förderband

GEIGER MOTION LINER
5.0 | 10.0 | 20.0

  • Bewährtes Baukastensystem
  • Intuitiv programmierbare Steuerung
  • Hochdynamische Servoantriebstechnik
  • Exakt abgestimmten Erweiterungsoptionen
  • Angussentnahme, Teileeinlegen, Stapeln oder Palettieren
  • Traglast 5,0, 10,0 kg oder 20,0 kg
  • Einsatz an Spritzgießmaschinen, Bearbeitungsautomaten, Palettierportalen

Optionen:

  • Ausführung Dual-Y
  • Ausführung 180°
  • Ausführung 360°


Anwendung:

  • Extrem steife Konstruktion
  • Einlegen/Entnehmen
  • Schnell und präzise

Technische Daten:

5.0 (max. 5 kg) | 10.0 (max. 10 kg) | 20.0 (max. 20 kg)
Achsen X/Y AC-Linearmotor
Achsen Y AC-Servomotor
Wiederholgenauigkeit ±0,1 mm
Teile- und Greifergewicht zus. 5 kg | 10 kg | 20 kg
Anschlussleistung 400 - 480 V (60/50 Hz)
Druckluftsanschluss 6 bar
Schnittstelle Euromap 67 Signale

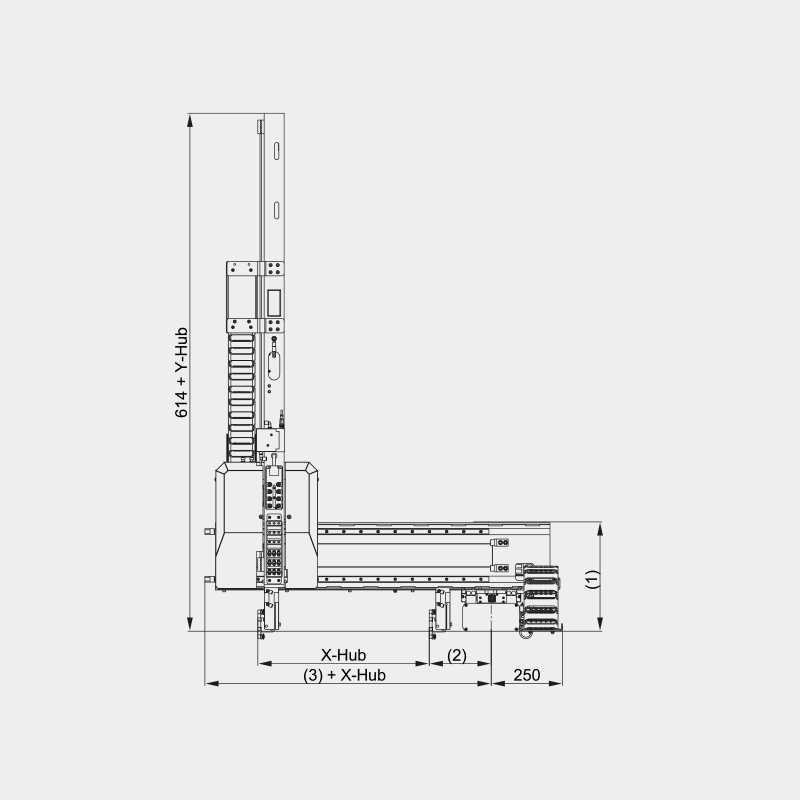

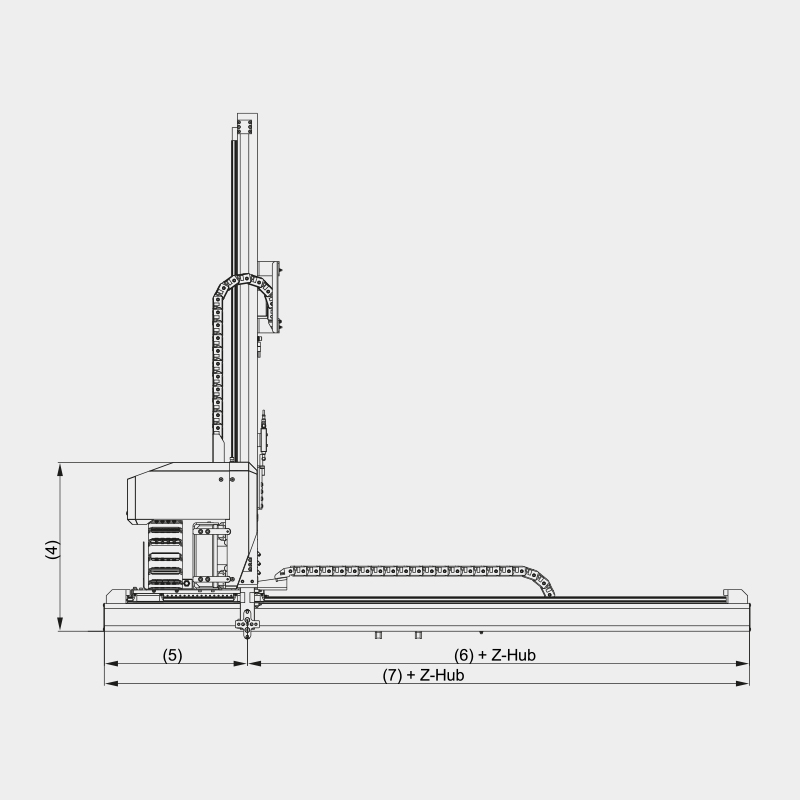

Abmessungen (in mm):

  5.0 | 10.0 20.0
X Hub 600; 800
Y Hub 800 - 1600
Z Hub 1600 - 4300
(1) 361 383
(2) 182 217
(3) 325 403
(4) 559 592
(5) 435 501
(6) 119 159
(7) 554 660





Abmessungen am Beispiel MOTION LINER 20.0
